IRD-300E형 TWIN SHOT은 토출량에 맞는 다양한 사양의 기아펌프를
채택하여 확실한 계량/혼합/토출이 가능한 시스템으로, 풍부한 경험과 실적을 바탕으로 폐사의 독자적인
기술로 만들어진 2액형 자동 계량 혼합 토출장비입니다.
에폭시,실리콘,우레탄 등 다양한 액상을 고려하여 사용액상의 조건을 최적화 시키고, 작업 능률을 극대화
시켜, 어떠한 사용자의 요구 조건도 충족시켜 줄 수 있는 맞춤형 시스템으로 자동라인에 연결시 최대의
생산효과를 볼 수
있습니다. |
|
| |
|
|
 |
 |
이액형 우레탄, 가스켓 포밍
작업용 |
|

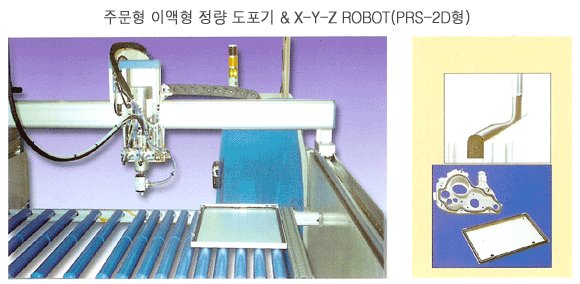

이액형 장비와 X-Y-Z
ROBOT 시스템을 연계하여 통신용 RACK 또는 자동차 부품의 우레탄 가스켓 작업에
사용 |
|
토출 및 세척적업이ACTUATOR
VALVE 에 의한 완전자동 |
|
우레탄의 발포특성을 고려하여
고속 회전형 파워믹서 장착 |
|
|
| |
 |
|
미소량에서 중/대용량 토출까지
가능하며, 연마성 수지(FILLER함유)에도 대응가능. |
|
자동 간헐 토출기능을 내장하여
믹서헤드의 경화를 방지(휴식 또는 작업대기 시간에 효과적) |
|
일일작업마감시 완벽한 2단계
자동세척 기능(세척제/공기압)으로 믹서내의 완벽한 세척 (콘트롤
판넬상에서 조작). |
|

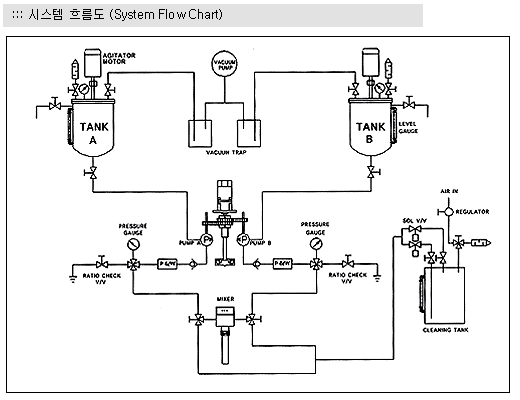

계량 시스템은 1개의 구동모타(SPEED
CONTROLLER GEARED MOTOR),2개의 기아 펌프 방식에
의한 정확한 혼합비를 유지, 구동모타의 속도조절에 의해 토출 속도 조절이 간단
(혼합비는 스퍼기아에 의한 고정한합비 장식,
추후 혼합비의 조절가능). |
|
점도 변화 및 배관의 저항변동에
따른 혼합비 변동이 없음. |
|
주의로 믹서 경화시 믹서
교체가 용이. |
|
스테틱 방식이어서 장기적인
사용가능. |
|
|
|
| |
|
Mixing Rate
|
Select within 100:100-100:10
(Fixed-mixing rate type)
|
| Shot Amount |
1cc/sec-15cc/sec(Digital Timer
Type) |
| Mixing Accuracy |
1cc/sec-15cc/sec(Digital Timer
Type) |
| Shot Accuracy |
Within ± 1% |
| Viscosity |
within ±3% |
| Auto anti-gel
shot |
1cps-PASTE |
| Resin Tank |
Set-up according to Pot-life of
Reain
(PLC built-in Timer Type) |
| Cleaner Tank |
STAINLESS STEEL 304, 10L |
| Mixer |
STAINLESS STEEL 304, 8L |
| Shot Signal |
Static Mixer Type(Power Mixer
Type-Option) |
| Control Type |
Foot S/W Type
(Hand S/W Type-Option) |
| Control Type |
PLCType |
| Electricity/Air ressure |
220V / Single
Phase / 60Hz, Over 4kgf/㎤ |
| 탱크라인 예열장치 |
수지탱크에서 믹서까지 자동온도조절장치를
부착하여 겨울철 수지
점도 변화에 상관없이 안정적인 정량토출가능. |
| 탱크교반장치 |
수지 탱크내의 FILLER가 함유된 액의
침전방지 및 원활한 기포 제거
작업을 위한 교반장치 부착가능 |
| 탱크진공탈포장치 |
수지탱크 내의 기포제거 및 수지를 탱크에
공급하기 위해 진공 장치
부착 가능. |
|
| |
 |
|
