Cartridge 내용기와 Cartridge 외용기 (Holder)를 연결, 밀폐합니다.

Type Material
SM04 Aluminum


Cartridge 내용기와 Cartridge 외용기 (Holder)를 연결, 밀폐합니다.

Type Cartidge Dimensions
SMH170 SC170 (L)167.0 × (D)45.5
SMH340 SC340 (L)298.0 × (D)45.5



용기의 종류는 100cc, 170cc, 340cc등의 3종류가 있으며,
선단부에는 NPT 1/4 의 너트 탭이 나와있습니다.

Type Volume Dimensions
SC170 170ml (L)179 × (D)42.5
SC340 340ml (L)313 × (D)42.5

  고점도 액체재료를 토출할 때 Cartridge 내용기에 넣어서
원할하게 토출이 되도록 합니다.

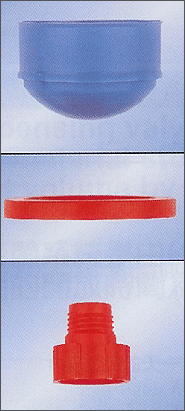

  Cartridge 내용기 안의 재료 보관시 상단부를 밀폐합니다.
  Cartridge 내용기 안의 재료 보관시 하단부를 밀폐합니다.,


Type Applicable cartridge
SCP-1 SC170 · SC340
SCP-2
SCP-3

Controller에서 Cartridge 또는 valve로 공기압을 공급합니다.
