협기성액체재료와 순간접착제등 Metal Needle을 사용할수 있는 경우에 사용합니다.

Length : 12.7 Length : 12.7 I.D Hub color
TN-14G-13 TN-14G-25 1.68 Dark green
TN-15G-13 TN-15G-25 1.35 Orange
TN-18G-13 TN-18G-25 1.07 pink
TN-20G-13 TN-20G-25 0.86 Yellow
TN-22G-13 TN-22G-25 0.71 Black
TN-23G-13 TN-23G-25 0.66 Light bile
TN-24G-13 TN-24G-25 0.56 Red
TN-30G-13 TN-30G-25 0.31 Lavender

Type I.D Needle
Length		 Needle color
TNS-0.6-25 0.60 25.4 Gray
TNS-0.25-13 0.25 12.7 Pink


Taper 형상을 이루고 있어, 고점도 토출에 최적입니다.
Needle Langth : 32mm
Material : polyethylene

Type I.D Needle color
PNF-0.4-32 0.4 Blue
PNF-0.6-32 0.6 Pink
PNF-0.8-32 0.8 Green

Type I.D Needle color
PNT-14G-33-PE 1.60 Oliver
PNT-16G-33-PE 1.19 Gray
PNT-18G-33-PE 0.84 Green
PNT-14G-33-PE-UV 0.84 Black
PNT-20G-33-PE 0.58 Pink
PNT-20G-33-PE-UV 0.58 Black
PNT-22G-33-PE 0.41 Blue
PNT-22G-33-PE-UV 0.41 Black

Type I.D Needle color
PNT-18G-31-PE 0.84 Green
PNT-20G-31-PE 0.58 Pink
PNT-22G-31-PE 0.41 Blue
PNT-25G-31-PE 0.25 Red
PNT-25G-31-PE-UV 0.25 Black
PNT-25G-31-PP 0.25 Red
PNT-25G-31-PP-UV 0.25 Black

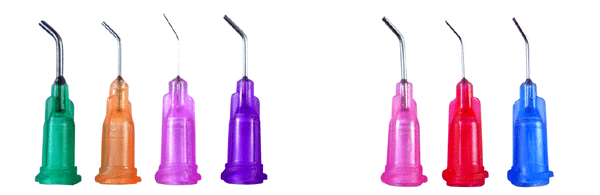

1"/ 45o

1/2"/ 90o

1"/ 90o

pcs/box
D7714-01 D8814 D8814-01 50
D7715-01 D8815 D8815-01 50
D7718-01 D8818 D8818-01 50
D7720-01 D8820 D8820-01 50
D7721-01 D8821 D8821-01 50
D7722-01 D8822 D8822-01 50
D7723-01 D8823 D8823-01 50
D7725-01 D8825 D8825-01 50
D7727-01 D8827 D8827-01 50
D7730-01 D8830 D8830-01 50



2MN-17G-20 ~ 2MN-28G-20 외에 길이 주문제작 변경가능
Two pointo 동시 토출을 할 수 있는 2축 Needle 입니다.

Needle Length : 20mm
Needle Material : stainless
Hub Material : Bravo, Chrome plated

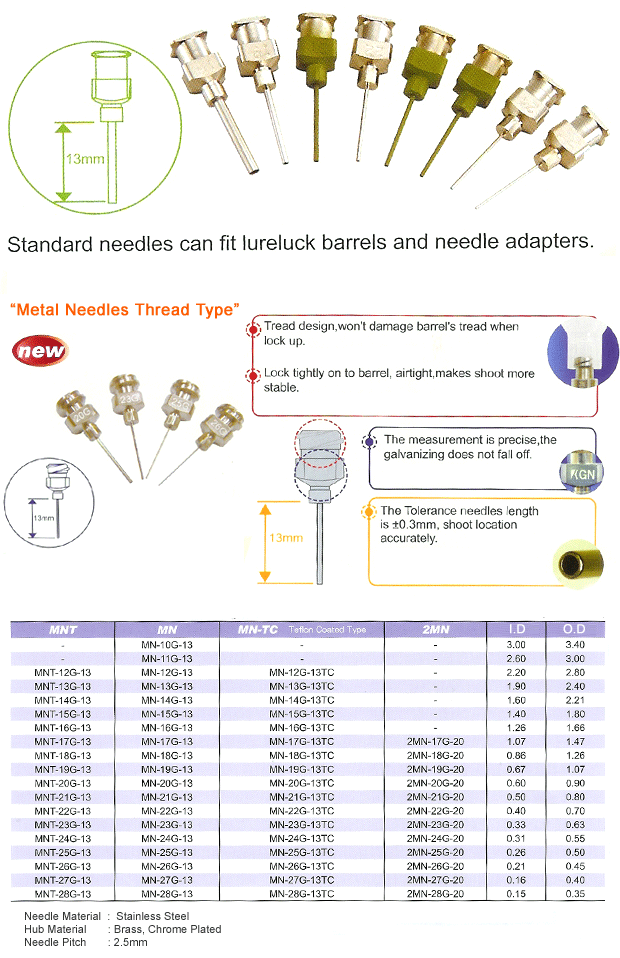

(Unit : mm)

MNT

MN

MN-TC PTFE Coated Type

2MN

 I.D O.D
MNT-10G-13 MN-10G-13 - - 3.00 3.40
MNT-11G-13 MN-11G-13 - - 2.60 3.00
MNT-12G-13 MN-12G-13 MN-12G-13TC - 2.20 2.80
MNT-13G-13 MN-13G-13 MN-13G-13TC - 1.90 2.40
MNT-14G-13 MN-14G-13 MN-14G-13TC - 1.60 2.10
MNT-15G-13 MN-15G-13 MN-15G-13TC - 1.40 1.80
MNT-16G-13 MN-16G-13 MN-16G-13TC - 1.26 1.66
MNT-17G-13 MN-17G-13 MN-17G-13TC 2MN-17G-20 1.07 1.47
MNT-18G-13 MN-18G-13 MN-18G-13TC 2MN-18G-20 0.86 1.26
MNT-19G-13 MN-19G-13 MN-19G-13TC 2MN-19G-20 0.67 1.07
MNT-20G-13 MN-20G-13 MN-20G-13TC 2MN-20G-20 0.60 0.09
MNT-21G-13 MN-21G-13 MN-21G-13TC 2MN-21G-20 0.50 0.08
MNT-22G-13 MN-22G-13 MN-22G-13TC 2MN-22G-20 0.40 0.70
MNT-23G-13 MN-23G-13 MN-23G-13TC 2MN-23G-20 0.33 0.63
MNT-24G-13 MN-24G-13 MN-24G-13TC 2MN-24G-20 0.31 0.55
MNT-25G-13 MN-25G-13 MN-25G-13TC 2MN-25G-20 0.26 0.50
MNT-26G-13 MN-26G-13 MN-26G-13TC 2MN-26G-20 0.21 0.45
MNT-27G-13 MN-27G-13 MN-27G-13TC 2MN-27G-20 0.16 0.40
MNT-28G-13 MN-28G-13 MN-28G-13TC 2MN-28G-20 0.15 0.35
Needle Material : Stainless Steel
Hub Material : Brass (Surface Treatment)
2MN Series Needle Pitch : 2.5mm
Custom made : PTFE all coated with green color.

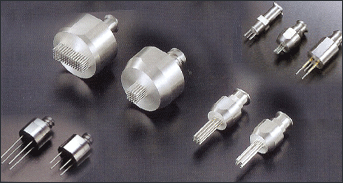

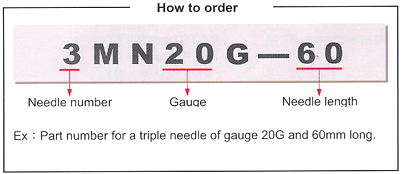

제품의 용도에 맞추어 Needle pin수, Guage, Needle길이를 사용자가 지정하여 제작합니다.
Needle Applicable
gauge 		Pitch Length
Two needle 17G ~ 28G 2.5 3 ~ 100
Triple needle 18G ~ 28G 2.3 3 ~ 100
Four needle 20G ~ 28G 2.5 3 ~ 100

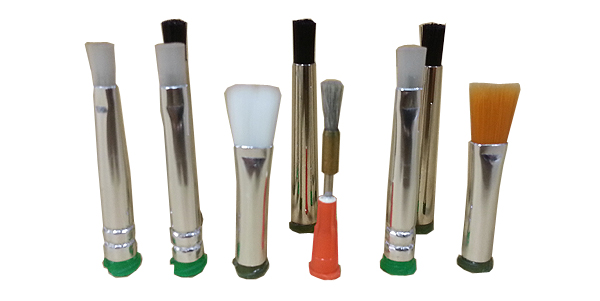

저점도에서 고점도에 이르기까지 속경화가 되지 않는 액체재료을 넓게 도포할 때 사용합니다.
